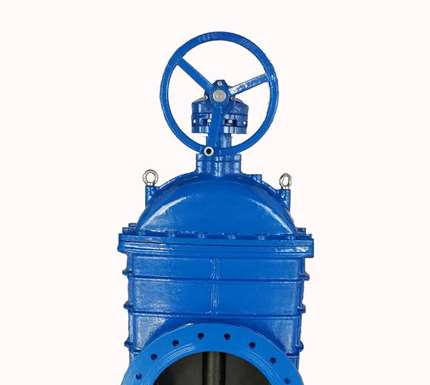

高溫高壓閘閥包括電動執行機構、閥桿、閥蓋、閥板楔塊、左右閥板、壓盤、閥座和閥體，電動執行機構位于閥桿上部，能夠做往復直線運動來驅動閥桿，閥桿的底部位于閥蓋和閥體上，閥蓋位于閥體上，上部閥體為空心腔。

　　下部閥體為介質循環流動組，上部空心腔內部設有楔塊，左右閥板與閥桿的卡箍、楔塊連接，壓板與楔形塊匹配連接“V”，左側閥板與閥板設置在連接件兩側。

　　泄壓孔設置壓力螺栓、壓縮彈簧和鋼球，在壓縮彈簧和壓力螺栓的一端連接，在壓縮彈簧的另一端連接鋼球，在閥蓋外側和閥桿接觸端設有填料、填料壓蓋、密封填料板，閥蓋由壓板螺栓和填料板固定，填料板壓緊填料壓蓋，填料壓蓋下方設有填料壓蓋。

　　高溫高壓閘閥在中空腔體內部的應用具有泄壓裝置的結構，當閥體中空腔體和壓差較大時，介質流入口壓力驅動鋼球克服彈簧力在流動方向上的運動，使中空腔體內部壓力向流動方向排放，實現中空腔體內部和內部壓力的流動平衡，無壓差，閥板不向閥座方向膨脹。
